▼ 概述
YBQ5-10L瓶裝水灌裝機是專為生產大瓶水而開發設計的一款專用3合1灌裝機,該機集成了瓶沖洗,大瓶水灌裝,旋蓋功能于一體的設備。其采用成熟的技術,整機自動化程度高,適應性強,操作方便,安全性能好等優點,其先進性在國內同行同類產品中處于領先地位。該型灌裝機可配備直線式蓋消毒機,確保飲用水生產的潔凈度。
按照不同的產量和瓶型要求,整個系列的灌裝機可以分為全自動直線式灌裝機和全自動旋轉式灌裝機。
▼ 工作過程
瓶子由輸送帶傳遞,通過撥瓶星輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾,瓶夾夾住瓶口沿導軌翻轉180°,使瓶口向下。在沖瓶機特定區域,沖瓶夾噴嘴噴出沖瓶水,對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°,使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由安裝在提升裝置上的瓶頸卡板卡住,瓶口在凸輪作用下上升與灌裝閥接觸,由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后液體通過灌裝閥進入瓶?jī)?nèi)直至液體液位到達回氣管密封液位完成灌裝過程。灌裝結束后瓶口在下壓凸輪的作用下離開灌裝閥,瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位,保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉,在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作,完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上,由輸送鏈傳送出三合一機。
▼ 設備特點
1、 本機結構緊湊,控制系統完善,操作方便,自動化程度高。
2、 與物料接觸的零件均采用優質不銹鋼制造,耐腐蝕,易清洗。
3、 米用高精度、高速定量灌裝閥,液位準確無液損,確保優良的灌裝質量。
4、 封蓋頭采用恒扭矩裝置,該裝置保證封蓋質量,并且不會損壞瓶蓋。
5、 采用高效的理蓋系統,有完善的喂蓋及保護裝置。
6、 設有完善的清洗管理系統,確保灌裝前的沖洗質量。
7、 變換瓶形,只需更換星輪、進瓶螺桿及弧形板即可實現,操作簡單、方便。
8、 設有完善的過載保護裝置,能有效保護機器及操作者的安全。
9、 本機采用變頻調速電機,可方便地進行生產能力的適當調整。
10、 主要電器元件、變頻器、光電開關、接近開關、電控閥門等均采用進口元件,以確保整機的優良性能。
11、 控制系統具有水位自動控制、缺蓋檢測報警、沖瓶自停報警及班產量計數等功能。
12、 氣路系統所有元件均采用進口產品。
▼ 設備圖片

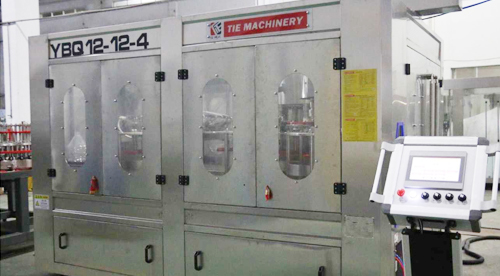

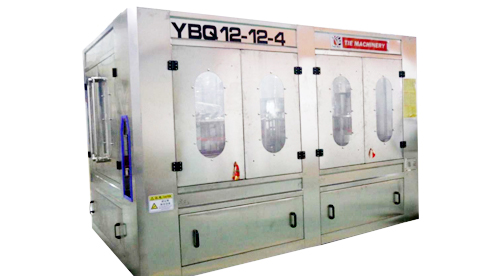

主機部分

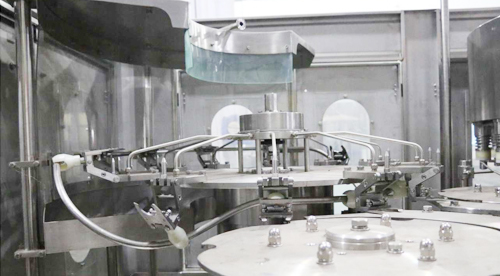

沖洗部分

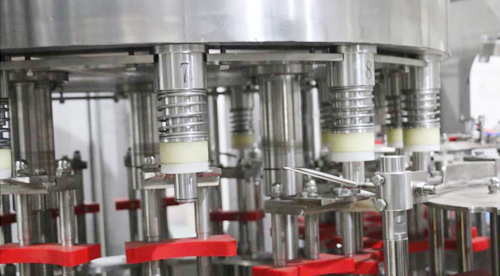

灌裝部分

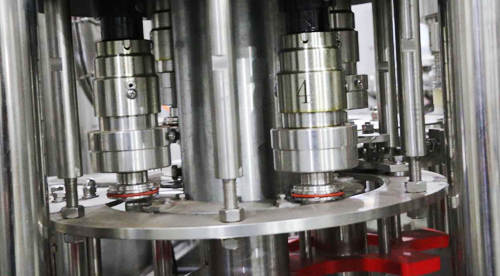

旋蓋部分
▼ 技術參數
型號 | YBQ 2-2-1 | YBQ 3-3-1 | YBQ 4-4-2 | YBQ 8-8-3 | YBQ 12-12-4 | YBQ 24-24-8 |
沖洗 | 2 | 3 | 4 | 8 | 12 | 24 |
灌裝 | 2 | 3 | 4 | 8 | 12 | 24 |
旋蓋 | 1 | 1 | 2 | 3 | 4 | 8 |
生產能力 5L B/H | 300-500 | 400-600 | 600-800 | 800-1000 | 1000-1500 | 2000 |
灌裝方式 | 直線式 | 旋轉式 | ||||
氣源壓力 (MPa) | 0.4 | |||||
沖瓶水壓力 (MPa) | 0.2-0.25 | |||||
適用瓶型 | 瓶頸直徑<40mm,瓶身高度250-400mm | |||||
沖瓶用水量 (Kg/H) | 200-300 | 300-400 | 400-500 | 700-800 | 1000-1100 | 2000-2100 |
耗氣量 (m3/min) | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 |
總功率 (Kw) | 1.5 | 2 | 2.5 | 3.5 | 4.5 | 5.5 |
外形尺寸 (L*W*H) (mm) | 3800X 1200X2300 | 3950X 1200X2300 | 4150X1200X2300 | 2350X 1750X2300 | 2850X2050X2300 | 3550X2650X2300 |
重量 (kg) | 2000 | 3000 | 3500 | 4000 | 5000 | 6500 |
