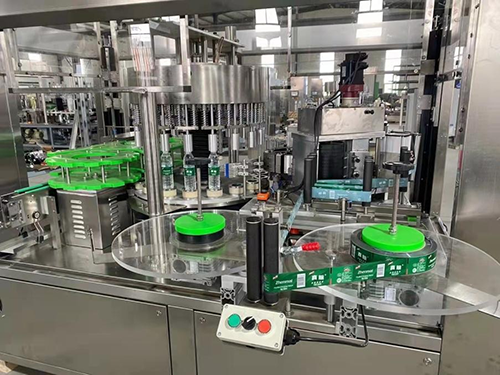

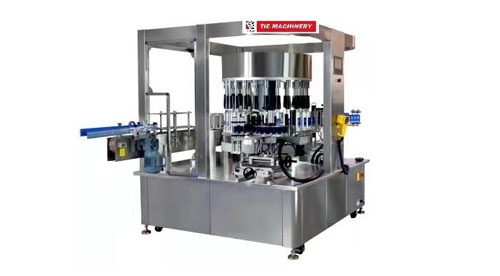

▼ 概述
該設備主要應用于高速的飲料包裝生產線,適用單面或者整圈貼標。對比常規的套標機,它具有運行效率高,成本低,能耗低的特點,并且包裝出來的效果比套標的更好。
▼設備優勢
全伺服的設計理念,最大程度的減少機械傳動,更多的使用伺服電機獨立驅動,由此帶來了很多好處,更小的噪音,更少的潤滑點,更方便的維修與維護,機器的運行也更加平穩。貼標機采用清潔設計,操作員方便清潔維護切刀輥、真空鼓、涂膠輥。膠水箱有特氟龍涂層,防止膠水與鋁合金膠水箱直接接觸,延長膠水炭化時間,確保膠水穩定。
▼ 設備特點
1、機器主要采用SUS304不銹鋼與鋁合金材料。
2、主機采用高級伺服驅動,速度快,定位精度高。
3、光電均采用進口知名品牌,穩定性高,檢測精確。
4、PLC配合人機界面控制,操作簡潔明了。
5、主機位置上下、前后、平行度、垂直度萬向均可靈活調節。
6、輸送帶的速度可實現觸摸屏數字化調節。
7、設備可單機獨立作業,也可連接生產線使用。
▼ 貼標原理
有瓶子進入旋轉星輪后,控制器對瓶子的位置進行分析,在合理的位置,標站上的伺服電機對標紙開始精確牽引,同時張力臂對標簽進行漲緊,標盤根據信號分析,開始自動放標。利用真空吸附,切刀輥將標簽按照標準長度進行裁斷,并且將標簽傳遞給真空鼓,通過不銹鋼膠輥將膠水涂抹在標紙的前部邊緣和標紙的尾部邊緣。瓶子通過自傳將標簽纏繞到瓶身上,在刷標布的摩擦下,標簽尾部和標簽頭部重合,至此貼標工藝完成。
▼ 技術參數
型號 | TRG-010 | TRG-020 | TRG-18R | TRG-24R |
產量 | 9000BPH | 15000BPH | 18000BPH | 24000BPH |
貼標精度 | ±1mm | ±1mm | ±1mm | ±1mm |
瓶身直徑 | 35-120mm | 35-120mm | 35-120mm | 35-120mm |
適用瓶型 | 圓瓶和方瓶 | 圓瓶和方瓶 | 圓瓶和方瓶 | 圓瓶和方瓶 |
標簽高度 | 5-180mm | 30-195mm | 15-150mm | 30-195 mm |
標簽長度 | 20-300mm | 167-280mm | 167-280mm | 167-280 mm |
功率 | 1.5kW | 8kW | 11kW | 8kW |
整機尺寸 (L*W*H) | 2000*1200*1350mm | 3048*1700*1500mm | 3048*2000*2100mm | 3048*2000*2100mm |
重量 | 200kg | 380kg | 600kg | 3000Kg |
備注 | 可接受非標定做 | 可接受非標定做 | 可接受非標定做 | 可接受非標定做 |
