    產品詳情 / Product Details

    ▼ 概述

    CSD系列碳酸飲料灌裝機是集沖瓶、灌裝、封蓋為一體的三合一灌裝機。適用于聚酯瓶的汽水等含氣飲料的灌裝生產,整機是由PLC系統實行控制,觸摸屏操作,自動化程度高。針對含氣飲料的特性,灌裝閥采用等壓灌裝閥,液位控制精準,灌裝平穩。配有二氧化碳?jí)毫_控制調壓裝置,灌裝液位精準穩定。主機設有多處卡瓶、缺瓶、缺蓋、過載等保護報警裝置,確保碳酸飲料出品質量。


    工作過程

    PET瓶通過風送道傳遞進入灌裝機,通過撥瓶星輪傳送至沖瓶機。沖瓶機回轉盤上裝有瓶夾,瓶夾夾住瓶口沿導軌翻轉180°,使瓶口向下。在沖瓶機特定區域,沖瓶夾噴嘴噴出沖瓶水,對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°,使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由安裝在此提升裝置上的瓶頸卡板卡住,瓶口在凸輪作用下上升與灌裝閥接觸,由瓶口將灌裝閥頂開。在進行灌裝之前,灌裝液缸內需要進行備壓,使灌裝壓力達到碳酸飲料的灌裝要求。在灌裝過程中,當瓶口接觸管閥的一瞬間,瓶?jī)?nèi)會被充入二氧化碳?xì)怏w,使瓶?jī)?nèi)的壓力上升并與灌裝液缸內的壓力維持平衡。灌裝閥打開后碳酸飲料通過灌裝閥流入瓶?jī)?nèi)直至完成灌裝過程,灌裝結束后瓶口在下壓凸輪的作用下離開灌裝閥,瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位,保持瓶子直立并防止旋轉。旋蓋 頭在旋蓋機上保持公轉并自轉,在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作,完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上,由輸送鏈傳送出三合一機。


    設備特點

    1、 本機結構緊湊,控制系統完善,操作方便,自動化程度高。

    2、 與物料接觸的零件均采用優質不銹鋼制造,耐腐蝕,易清洗。

    3、 采用高精度、高速定量灌裝閥,液位準確無液損,確保優良的灌裝質量。

    4、 封蓋頭采用恒扭矩裝置,該裝置保證封蓋質量,并且不會損壞瓶蓋。

    5、 采用高效的理蓋系統,有完善的喂蓋及保護裝置。

    6、 設有完善的清洗管理系統,確保灌裝前的沖洗質量。

    7、 變換瓶形,只需更換星輪、進瓶螺桿及弧形板即可實現,操作簡單、方便。

    8、 設有完善的過載保護裝置,能有效保護機器及操作者的安全。

    9、 本機采用變頻調速電機,可方便地進行生產能力的適當調整。

    10、 主要電器元件、變頻器、光電開關、接近開關、電控閥門等均采用進口元件,以確保整機的優良性能。

    11、 控制系統具有水位自動控制、缺蓋檢測報警、沖瓶自停報警及班產量計數等功能。

    12、 氣路系統所有元件均采用進口產品。

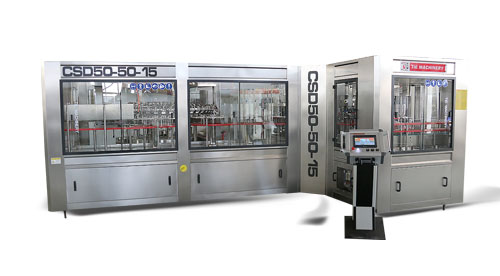

    ▼ 設備圖片

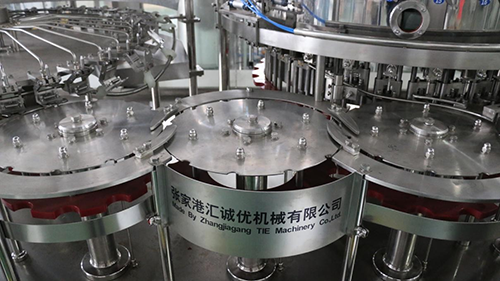

    內部結構

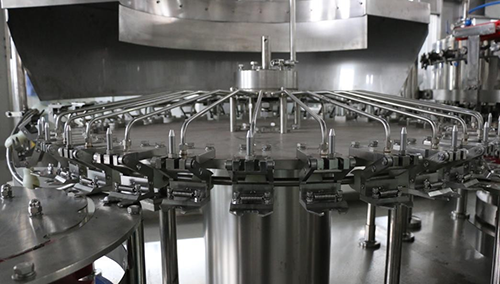

    沖洗部分

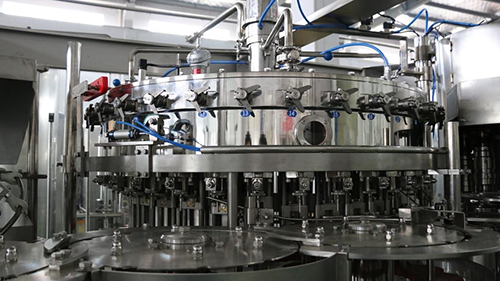

    灌裝部分

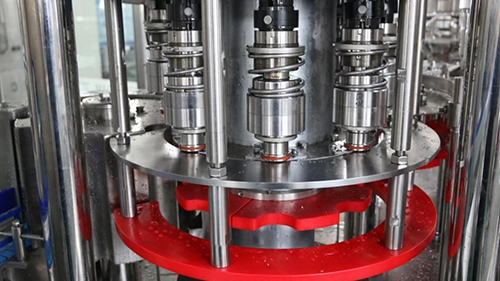

    旋蓋部分


    技術參數

    型號

    CSD18-18-6

    CSD24-24-8

    CSD32-32-10

    CSD40-40-12

    CSD50-50-15

    CSD60-60-15

    沖洗

    18

    24

    32

    40

    50

    60

    灌裝

    18

    24

    32

    40

    50

    60

    旋蓋

    6

    8

    10

    12

    15

    15

    生產能力 500ml B/H

    3000-4000

    6000-8000

    8000-10000

    12000-15000

    15000-18000

    20000-22000

    適用瓶型高度

    150-330MM

    適用瓶型內徑

    圓形,Φ50-Φ105MM

    沖瓶用水壓力

    0.2-0.25 (MPa)

    氣源壓力

    0.4 (MPa)

    灌裝溫度

    4℃

    耗氣量

    0.3 (m3/min)

    0.4 (m3/min)

    0.4 (m3/min)

    0.4 (m3/min)

    0.5 (m3/min)

    0.55 (m3/min)

    沖洗水消耗

    800 (kg/h)

    1500 (kg/h)

    1800 (kg/h)

    2500 (kg/h)

    3000 (kg/h)

    3500 (kg/h)

    總功率

    3.8 (kW)

    4.3 (kW)

    5.6 (kW)

    6.4 (kW)

    8.5 (kW)

    9.7 (kW)

    外形尺寸

    (L*W*H) (mm)

    2310*1850*2400

    3300*2300*2400

    4100*2850*2400

    4550*3200*2400

    5450*3210*3060

    6500*4250*3060

    總重量

    4000 (kg)

    5500 (kg)

    6500 (kg)

    8500 (kg)

    9500 (kg)

    10500 (kg)
